Cảm ứng điện từ: Định luật và bài tập cơ bản

Cảm ứng điện từ giải thích hoạt động của máy phát điện, máy biến áp và bếp từ. Học sinh cần hiểu điều kiện xuất hiện dòng điện, công thức từ thông, định luật Faraday và cách xác định chiều theo định luật Lenz. Bài viết hệ thống lý thuyết, công thức và các dạng bài cơ bản.

Hiện tượng cảm ứng điện từ là gì?

Cảm ứng điện từ là hiện tượng xuất hiện suất điện động khi từ thông qua mạch biến thiên. Nếu mạch kín, suất điện động tạo ra dòng điện cảm ứng.

Từ thông có thể thay đổi khi:

• Độ lớn cảm ứng từ B thay đổi.
• Diện tích phần mạch nằm trong từ trường thay đổi.
• Góc giữa từ trường và mặt phẳng khung dây thay đổi.
• Nam châm và cuộn dây chuyển động tương đối.
• Thanh dẫn chuyển động cắt các đường sức từ.

Có từ trường chưa đủ; từ thông qua mạch phải biến thiên theo thời gian.

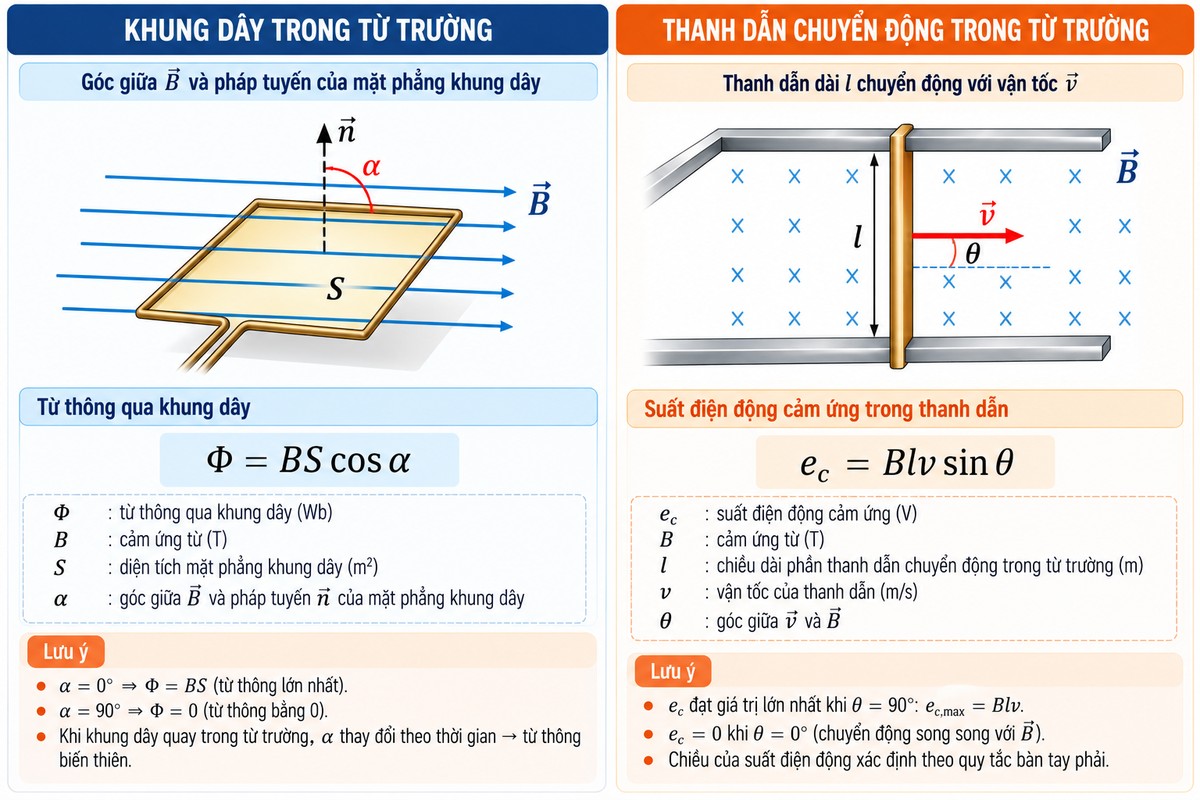

Từ thông qua một diện tích

Xét diện tích phẳng S đặt trong từ trường đều có vectơ cảm ứng từ B. Từ thông qua diện tích:

Φ = BS cosα

Trong đó:

• Φ là từ thông, đơn vị weber (Wb).
• B là cảm ứng từ, đơn vị tesla (T).
• S là diện tích, đơn vị m².
• α là góc giữa vectơ B và pháp tuyến của mặt phẳng khung.

Nếu đề cho góc β giữa B và mặt phẳng khung thì:

α = 90° - β

Do đó:

Φ = BS sinβ

Nếu B vuông góc mặt phẳng khung thì Φ = BS; nếu B song song mặt phẳng thì Φ = 0. Đổi chiều pháp tuyến làm đổi dấu từ thông.

Với cuộn dây gồm N vòng giống nhau, từ thông móc vòng:

NΦ = NBS cosα

Định luật Faraday về cảm ứng điện từ

Theo Faraday, suất điện động cảm ứng tỉ lệ với tốc độ biến thiên từ thông.

Với mạch một vòng, suất điện động cảm ứng trung bình:

ec = -ΔΦ/Δt

Với cuộn dây N vòng:

ec = -NΔΦ/Δt

Nếu từ thông biến thiên liên tục:

ec = -N(dΦ/dt)

Khi bài chỉ hỏi độ lớn:

|ec| = N|ΔΦ|/Δt

Trong đó:

ΔΦ = Φ₂ - Φ₁

Đơn vị suất điện động là volt, với:

1 V = 1 Wb/s

Từ thông biến thiên càng nhanh thì suất điện động càng lớn; từ thông không đổi không tạo suất điện động.

Định luật Lenz và chiều dòng điện cảm ứng

Theo Lenz, dòng điện cảm ứng sinh ra từ trường chống lại sự biến thiên từ thông.

• Nếu từ thông ngoài tăng, từ trường cảm ứng chống lại sự tăng đó.
• Nếu từ thông ngoài giảm, từ trường cảm ứng có xu hướng duy trì từ thông.

Quy trình xác định chiều dòng điện:

1. Xác định chiều từ trường ngoài xuyên qua khung.
2. Xác định từ thông đang tăng hay giảm.
3. Suy ra chiều từ trường cảm ứng theo định luật Lenz.
4. Dùng quy tắc nắm tay phải để tìm chiều dòng điện trong khung.

Từ trường cảm ứng chỉ ngược từ trường ngoài khi từ thông tăng; khi từ thông giảm, chúng có thể cùng chiều.

Xem thêm: Định luật Faraday: Từ thông và suất điện động cảm ứng

Dòng điện cảm ứng và điện lượng qua mạch

Nếu mạch kín có điện trở tổng cộng R, cường độ dòng điện cảm ứng trung bình:

I = |ec|/R

Khi R không đổi, điện lượng chuyển qua tiết diện mạch trong quá trình từ thông biến đổi:

|q| = IΔt

Kết hợp với định luật Faraday:

|q| = N|ΔΦ|/R

Khi R không đổi, điện lượng phụ thuộc độ biến thiên từ thông, không phụ thuộc trực tiếp thời gian.

Suất điện động cảm ứng trong thanh dẫn chuyển động

Thanh dài l chuyển động với vận tốc v trong từ trường B có suất điện động:

|ec| = Blv sinθ

Trong đó θ là góc giữa v và B.

• Nếu v vuông góc B: |ec| = Blv.
• Nếu v song song B: ec = 0.

Chiều lực lên điện tích dương được xác định bằng v × B; đầu dương có điện thế cao hơn.

Từ thông và suất điện động cảm ứng

Khung dây quay đều trong từ trường

Khi cuộn dây N vòng, diện tích mỗi vòng S, quay đều với tốc độ góc ω trong từ trường đều B, từ thông móc vòng có dạng:

NΦ = NBS cos(ωt + φ)

Suất điện động cảm ứng:

e = NBSω sin(ωt + φ)

Biên độ suất điện động:

E₀ = NBSω

Đây là nguyên lý máy phát điện xoay chiều. Tăng N, S, B hoặc ω làm biên độ tăng.

Hiện tượng tự cảm

Tự cảm xảy ra trong chính mạch khi cường độ dòng điện biến thiên. Từ thông riêng:

Φ = Li

Trong đó L là độ tự cảm, đơn vị henry (H).

Suất điện động tự cảm:

etc = -LΔi/Δt

Hoặc khi dòng điện biến thiên liên tục:

etc = -L(di/dt)

Dấu âm thể hiện suất điện động tự cảm chống lại sự biến thiên dòng điện. Năng lượng từ trường trong cuộn cảm:

W = 1/2 Li²

Dòng điện Foucault và ứng dụng

Dòng Foucault xuất hiện trong khối dẫn khi từ thông biến thiên, được ứng dụng ở bếp từ, lò cảm ứng và phanh điện từ. Trong máy biến áp, nó gây hao phí nên lõi sắt được ghép từ các lá thép mỏng cách điện.

Xem thêm: Cảm ứng điện từ là gì? Sơ đồ, nguyên lý và bài tập

Bảng công thức cảm ứng điện từ

Các dạng bài tập cảm ứng điện từ cơ bản

Dạng 1: Tính từ thông

Xác định diện tích, góc giữa B với pháp tuyến rồi dùng Φ = BS cosα. Nhớ 1 cm² = 10⁻⁴ m².

Dạng 2: Tính suất điện động cảm ứng

Tính từ thông đầu Φ₁, từ thông cuối Φ₂, sau đó áp dụng:

|ec| = N|Φ₂ - Φ₁|/Δt

Nếu chỉ B, S hoặc góc thay đổi, giữ các đại lượng còn lại không đổi trong phép tính.

Dạng 3: Xác định chiều dòng điện

Xác định từ trường ngoài, xét từ thông tăng hay giảm, tìm từ trường cảm ứng rồi dùng quy tắc nắm tay phải.

Dạng 4: Thanh dẫn chuyển động

Dùng ec = Blv sinθ. Nếu mạch kín, tính tiếp I = ec/R. Cần kiểm tra thanh có thực sự cắt đường sức từ hay không.

Dạng 5: Tính điện lượng cảm ứng

Khi điện trở không đổi, dùng trực tiếp:

|q| = N|ΔΦ|/R

Không cần biết từ thông biến thiên nhanh hay chậm.

Dạng 6: Bài toán tự cảm

Dùng |etc| = L|Δi|/Δt. Khi hỏi năng lượng từ trường, áp dụng W = Li²/2. Luôn đổi miliampere sang ampere và millihenry sang henry.

Xem thêm: 100 bài tập cảm ứng điện từ

Ví dụ bài tập cơ bản

Một cuộn dây gồm 100 vòng, diện tích mỗi vòng 50 cm², đặt vuông góc với từ trường. Cảm ứng từ tăng đều từ 0,1 T lên 0,5 T trong 0,2 s. Tính suất điện động cảm ứng trung bình.

Đổi diện tích:

S = 50 × 10⁻⁴ = 5 × 10⁻³ m²

Vì B vuông góc mặt phẳng khung nên α = 0°:

|ΔΦ| = S|ΔB| = 5 × 10⁻³ × 0,4 = 2 × 10⁻³ Wb

Suy ra:

|ec| = 100 × 2 × 10⁻³/0,2 = 1 V

Sai lầm thường gặp

• Nhầm góc giữa B và mặt phẳng với góc giữa B và pháp tuyến.
• Quên nhân số vòng dây N.
• Không đổi cm² hoặc mm² sang m².
• Cho rằng cứ có từ trường là có dòng điện cảm ứng.
• Kết luận từ trường cảm ứng luôn ngược từ trường ngoài.
• Dùng ec = Blv khi v không vuông góc B.
• Quên lấy giá trị tuyệt đối khi đề hỏi độ lớn.

Cách học cảm ứng điện từ hiệu quả

Hãy học theo chuỗi từ thông – suất điện động – chiều dòng điện. Khi giải, vẽ pháp tuyến, ghi góc, đổi đơn vị rồi chọn công thức. Với câu hỏi chiều, luôn xét từ thông tăng hay giảm.

Xem thêm: Cách học Vật lý theo bản chất thay vì học thuộc

Kết luận

Muốn làm tốt cảm ứng điện từ, cần hiểu từ thông phải biến thiên. Công thức Φ = BS cosα mô tả từ thông, Faraday xác định suất điện động, còn Lenz cho biết chiều dòng điện. Xác định đúng góc, đơn vị và nguyên nhân biến thiên sẽ giúp giải bài thống nhất.

Câu hỏi thường gặp

Có từ trường thì luôn xuất hiện dòng điện cảm ứng đúng không?

Không. Dòng điện cảm ứng chỉ xuất hiện trong mạch kín khi từ thông qua mạch biến thiên theo thời gian.

Góc trong công thức từ thông là góc nào?

Đó là góc giữa vectơ cảm ứng từ B và pháp tuyến của mặt phẳng diện tích, không phải góc giữa B và mặt phẳng khung.

Vì sao định luật Faraday có dấu âm?

Dấu âm biểu thị định luật Lenz: suất điện động cảm ứng tạo ra dòng điện có tác dụng chống lại sự biến thiên từ thông sinh ra nó.

Khi nào suất điện động cảm ứng bằng 0?

Suất điện động bằng 0 khi từ thông qua mạch không thay đổi. Từ thông có thể khác 0 nhưng nếu không biến thiên thì vẫn không xuất hiện suất điện động cảm ứng.
