Công nghệ bán dẫn: Cuộc đua 500 tỷ USD và tấm vé vàng bước vào kỷ nguyên số.

Trong kỷ nguyên của trí tuệ nhân tạo (AI), dữ liệu lớn (Big Data) và Internet vạn vật (IoT), công nghệ bán dẫn đã trở thành "trái tim" vận hành toàn bộ thế giới công nghệ. Việc thấu hiểu về công nghệ bán dẫn không chỉ giúp bạn nắm bắt xu hướng thế giới mà còn mở ra những cơ hội sự nghiệp nghìn đô trong tương lai.

1. Công nghệ bán dẫn là gì và tại sao lại quan trọng đến vậy?

Công nghệ bán dẫn là lĩnh vực khoa học và kỹ thuật nghiên cứu, thiết kế và sản xuất các linh kiện điện tử dựa trên vật liệu bán dẫn. Vật liệu bán dẫn (phổ biến nhất là Silicon) có đặc tính điện học nằm giữa chất dẫn điện (như đồng) và chất cách điện (như thủy tinh). Điều này cho phép các kỹ sư kiểm soát dòng điện một cách chính xác, từ đó tạo ra các linh kiện cốt lõi như transistor, diode và quan trọng nhất là các vi mạch tích hợp (Integrated Circuits - IC).

Điểm kỳ diệu của công nghệ bán dẫn nằm ở khả năng thay đổi độ dẫn điện của vật liệu thông qua việc pha tạp chất (doping) hoặc tác động của điện trường. Chính nhờ đặc tính độc đáo này mà con người có thể tạo ra hàng tỷ "công tắc siêu nhỏ" hay còn gọi là bóng bán dẫn trên một diện tích vài milimet vuông. Khi những bóng bán dẫn này được kết nối với nhau theo một kiến trúc phức tạp, chúng ta có một bộ vi xử lý có khả năng tính toán hàng tỷ phép tính mỗi giây, trở thành "bộ não" của mọi thiết bị điện tử.

Không chỉ dừng lại ở Silicon, công nghệ bán dẫn ngày nay còn mở rộng sang các vật liệu bán dẫn hợp chất như Gallium Nitride (GaN) hay Silicon Carbide (SiC) để chế tạo các linh kiện công suất cao, chịu nhiệt tốt hơn, phục vụ cho các ứng dụng như xe điện, trạm sạc nhanh, và hệ thống 5G.

2. Lịch sử hình thành và sự tiến hóa không ngừng của công nghệ bán dẫn

Hành trình của công nghệ bán dẫn bắt đầu từ những năm giữa thế kỷ 20 với sự ra đời của transistor đầu tiên tại phòng thí nghiệm Bell vào năm 1947. Phát minh này đã mở ra một kỷ nguyên mới, thay thế các bóng chân không cồng kềnh, tiêu tốn nhiều năng lượng và dễ hỏng hóc. Sự xuất hiện của công nghệ bán dẫn đã tạo ra một cuộc cách mạng thu nhỏ kích thước thiết bị, mở đường cho kỷ nguyên máy tính cá nhân và các thiết bị điện tử cầm tay.

Qua nhiều thập kỷ, công nghệ bán dẫn đã tuân theo định luật Moore ,dự đoán rằng số lượng bóng bán dẫn trên một đơn vị diện tích sẽ tăng gấp đôi sau mỗi 2 năm. Đây không chỉ là một dự đoán mà còn là một động lực thúc đẩy toàn bộ ngành công nghệ bán dẫn không ngừng nghiên cứu và phát triển.

Từ những con chip có vài nghìn transistor, ngày nay công nghệ bán dẫn đã cho phép chúng ta tích hợp hàng chục tỷ bóng bán dẫn trên các tiến trình siêu nhỏ như 5nm, 3nm và sắp tới là 2nm. Mỗi bước tiến của công nghệ bán dẫn lại thúc đẩy sức mạnh xử lý của con người lên một tầm cao mới, tạo ra những khả năng tính toán chưa từng có, từ đó định hình lại toàn bộ ngành công nghệ thông tin và điện tử.

Cấu trúc mạng tinh thể Silicon – nền tảng tạo nên mọi linh kiện bán dẫn hiện đại

3. Quy trình sản xuất vi mạch: Đỉnh cao phức tạp của công nghệ bán dẫn

Sản xuất chip là một trong những quy trình công nghiệp phức tạp và đòi hỏi độ chính xác cao nhất mà con người từng tạo ra. Để hiểu rõ hơn về công nghệ bán dẫn, chúng ta cần bóc tách quy trình này thành 3 giai đoạn chính, mỗi giai đoạn đều có những yêu cầu kỹ thuật riêng biệt:

3.1. Thiết kế vi mạch (IC Design)

Đây là giai đoạn "lên ý tưởng" và "vẽ bản đồ" cho con chip. Các kỹ sư công nghệ bán dẫn sử dụng các ngôn ngữ mô tả phần cứng (Hardware Description Languages - HDL) như Verilog hoặc VHDL để mô tả chức năng và cấu trúc logic của chip.

Sau đó, các bộ phần mềm EDA (Electronic Design Automation) của các hãng lớn như Synopsys, Cadence hay Siemens sẽ hỗ trợ mô phỏng, phân tích và tối ưu hóa đường đi của các mạch điện sao cho đạt hiệu năng cao nhất với mức tiêu thụ năng lượng thấp nhất. Giai đoạn này đòi hỏi sự sáng tạo, tư duy logic cực kỳ nhạy bén và khả năng giải quyết vấn đề phức tạp.

3.2. Chế tạo (Fabrication / Front-end)

Quá trình này diễn ra trong các nhà máy khổng lồ, thường được gọi là Fabs, có chi phí xây dựng và vận hành lên đến hàng chục tỷ USD. Trên những phiến Silicon tròn (Wafer), các kỹ sư công nghệ bán dẫn sử dụng kỹ thuật quang khắc để "vẽ" các lớp mạch điện siêu nhỏ bằng ánh sáng cực tím.

Đây là công đoạn đòi hỏi môi trường phòng sạch tuyệt đối, nơi một hạt bụi nhỏ cũng có thể làm hỏng toàn bộ lô hàng. Các lớp vật liệu khác nhau như kim loại, chất cách điện sẽ được lắng đọng và khắc liên tục, tạo thành một cấu trúc 3D phức tạp với hàng tỷ bóng bán dẫn.

3.3. Đóng gói và Thử nghiệm (Packaging & Testing / Back-end)

Sau khi Wafer được chế tạo xong, chúng sẽ được cắt thành từng con chip riêng lẻ. Các chip này sau đó được bao bọc trong một lớp vỏ bảo vệ bằng nhựa hoặc gốm để kết nối với bảng mạch điện tử (PCB). Đây là giai đoạn quan trọng để bảo vệ chip khỏi các tác động vật lý và đảm bảo kết nối điện tốt.

Giai đoạn kiểm thử trong công nghệ bán dẫn là vô cùng nghiêm ngặt, sử dụng các máy kiểm tra tự động tiên tiến để phát hiện bất kỳ lỗi kỹ thuật nào, đảm bảo mỗi con chip xuất xưởng đều hoạt động hoàn hảo trong các điều kiện khắc nghiệt về nhiệt độ, độ ẩm và tần số hoạt động.

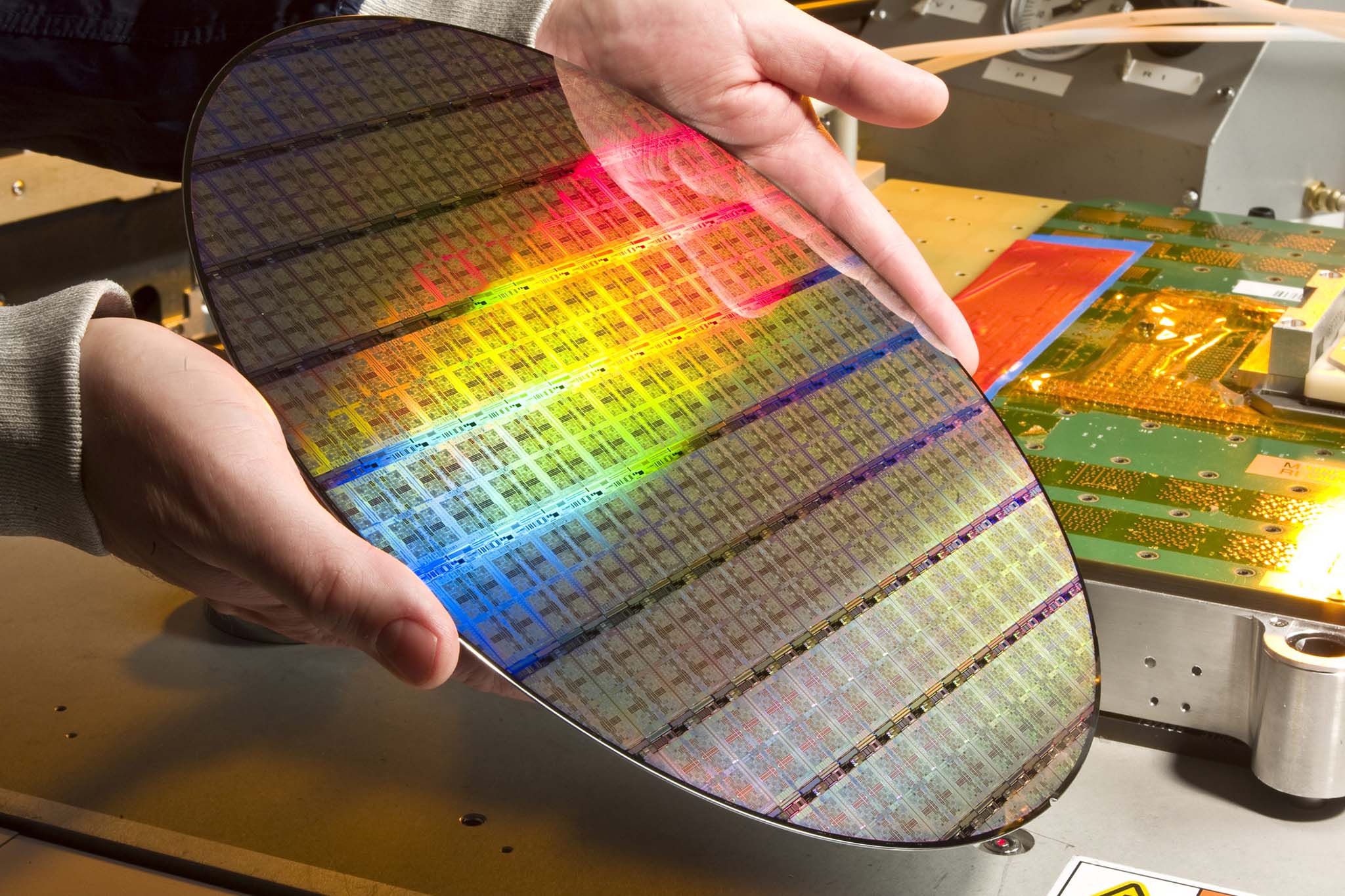

Một phiến Wafer hoàn thiện chứa hàng nghìn con chip trước khi được cắt rời và đóng gói

[ẢNH 2]

• Tên file: quy-trinh-che-tao-wafer-cong-nghe-ban-dan.jpg
• Alt-text: Các tấm wafer silicon chứa hàng nghìn vi mạch tích hợp trong quy trình sản xuất công nghệ bán dẫn.
• Chú thích: Một phiến Wafer hoàn thiện chứa hàng nghìn con chip trước khi được cắt rời và đóng gói.

4. Ứng dụng đột phá của công nghệ bán dẫn định hình cuộc sống năm 2026

Đến năm 2026, công nghệ bán dẫn không còn là khái niệm trừu tượng mà hiện diện trong mọi ngóc ngách của đời sống, định hình cách chúng ta làm việc, giải trí và tương tác với thế giới. Chúng ta có thể thấy tầm ảnh hưởng sâu rộng của công nghệ bán dẫn qua các lĩnh vực:

• Trí tuệ nhân tạo và Machine Learning: Sự bùng nổ của AI không thể tách rời khỏi các con chip bán dẫn chuyên dụng. Các bộ xử lý đồ họa (GPU) và chip AI chuyên dụng với khả năng tính toán song song khổng lồ là nền tảng để vận hành các mô hình ngôn ngữ lớn như ChatGPT, phân tích dữ liệu khổng lồ và phát triển các ứng dụng AI tiên tiến. Công nghệ bán dẫn là xương sống của mọi siêu máy tính và trung tâm dữ liệu.
• Xe điện và Giao thông thông minh: Một chiếc xe điện hiện đại không chỉ có động cơ điện mà còn là một trung tâm dữ liệu di động, cần hàng nghìn con chip để quản lý pin, vận hành động cơ, điều khiển hệ thống lái tự động và xử lý dữ liệu từ hàng loạt cảm biến. Công nghệ bán dẫn chính là yếu tố sống còn cho sự an toàn, hiệu quả và tính năng thông minh của phương tiện giao thông thế hệ mới.
• Internet vạn vật (IoT) và Thành phố thông minh: Từ các thiết bị gia dụng thông minh, cảm biến môi trường đến hệ thống giám sát an ninh và quản lý năng lượng trong các tòa nhà thông minh, tất cả đều cần đến các vi mạch bán dẫn nhỏ gọn, tiêu thụ năng lượng thấp để kết nối và xử lý dữ liệu. Công nghệ bán dẫn là cầu nối vật lý giữa thế giới thực và thế giới số.
• Y tế và Công nghệ sinh học: Các thiết bị y tế chẩn đoán hình ảnh (MRI, CT-Scan), máy theo dõi sức khỏe liên tục (Smartwatch, Fitness Tracker), các thiết bị cấy ghép thông minh trong cơ thể người đều là những thành tựu vượt bậc của công nghệ bán dẫn, giúp cải thiện chất lượng cuộc sống và kéo dài tuổi thọ con người.
• Năng lượng tái tạo và Lưới điện thông minh: Các bộ biến tần (inverter) trong hệ thống điện mặt trời, điện gió sử dụng các linh kiện công nghệ bán dẫn công suất cao (như IGBT, MOSFET) để chuyển đổi và quản lý dòng điện một cách hiệu quả, tối ưu hóa việc sử dụng năng lượng sạch và ổn định lưới điện quốc gia.

5. Lộ trình nghề nghiệp cho người mới bắt đầu với công nghệ bán dẫn

Để trở thành một chuyên gia trong lĩnh vực công nghệ bán dẫn với mức lương nghìn đô, sinh viên cần một lộ trình rèn luyện khắt khe và đúng hướng.

• Giai đoạn 1 (Nền tảng vững chắc): Nắm vững kiến thức về điện tử cơ bản (mạch điện, điện tử tương tự, điện tử số), cấu trúc máy tính và vật lý chất rắn. Đây là những kiến thức "nhập môn" không thể bỏ qua để hiểu về cách hoạt động của công nghệ bán dẫn.
• Giai đoạn 2 (Kỹ năng chuyên môn sâu): Tập trung vào các môn học chuyên ngành như thiết kế vi mạch, hệ thống nhúng, vi điều khiển. Quan trọng nhất là học cách sử dụng các phần mềm thiết kế vi mạch chuyên dụng (EDA Tools) của Synopsys, Cadence. Làm quen với quy trình thiết kế từ RTL (Register-Transfer Level) đến Layout một kỹ năng bắt buộc trong công nghệ bán dẫn hiện đại.
• Giai đoạn 3 (Thực chiến và kinh nghiệm): Tham gia các kỳ thực tập tại các tập đoàn bán dẫn lớn như FPT Semiconductor, Intel, Samsung, Marvell hoặc Qualcomm. Việc va chạm trực tiếp với các dự án chip thực tế giúp bạn hiểu rõ những thách thức mà ngành công nghệ bán dẫn đang đối mặt và rèn luyện kỹ năng giải quyết vấn đề dưới áp lực cao.

Môi trường làm việc vô trùng tuyệt đối là đặc thù của ngành công nghệ bán dẫn

6. Những thách thức và tương lai đầy hứa hẹn của công nghệ bán dẫn

Mặc dù phát triển rực rỡ, nhưng công nghệ bán dẫn cũng đang đối mặt với những giới hạn vật lý. Khi kích thước bóng bán dẫn chạm ngưỡng vài nguyên tử (ví dụ: tiến trình 1nm), các hiệu ứng lượng tử bắt đầu gây khó khăn cho việc điều khiển dòng điện, khiến việc thu nhỏ chip trở nên thách thức hơn.

Tuy nhiên, tương lai của công nghệ bán dẫn vẫn rất sáng lạn với những hướng đi mới đang được nghiên cứu:

• Bán dẫn hữu cơ (Organic Semiconductors): Sử dụng các vật liệu polymer để tạo ra các linh kiện dẻo, trong suốt, có thể uốn cong, mở ra ứng dụng cho màn hình cuộn, cảm biến sinh học.
• Chip quang học (Photonic Chips): Sử dụng ánh sáng (photon) thay vì dòng điện (electron) để truyền tải và xử lý dữ liệu, giúp tăng tốc độ lên hàng nghìn lần và giảm đáng kể mức tiêu thụ năng lượng.
• Điện toán lượng tử (Quantum Computing): Một bước nhảy vọt so với công nghệ bán dẫn truyền thống, sử dụng các nguyên lý cơ học lượng tử để giải quyết các bài toán mà siêu máy tính hiện nay mất hàng nghìn năm mới giải được.
• Chip 3D và Chiplet: Thay vì thu nhỏ thêm, các nhà khoa học công nghệ bán dẫn đang tìm cách xếp chồng các lớp chip lên nhau theo chiều dọc hoặc kết hợp nhiều chip nhỏ (chiplet) thành một hệ thống lớn để tăng mật độ bóng bán dẫn

Công việc của một kỹ sư thiết kế vi mạch đòi hỏi sự kiên trì và tư duy logic cực cao

Dòng chảy của công nghệ bán dẫn sẽ không bao giờ dừng lại. Hãy trang bị cho mình kiến thức, kỹ năng và một tinh thần tự học không ngừng để sẵn sàng dấn thân vào ngành công nghiệp "vua" này. Công nghệ bán dẫn đang chờ đón những bộ óc sáng tạo và đầy khát khao chinh phục đỉnh cao mới.
